Nazwa układu mówi sama za siebie. Służy do wzmacniania końcowego zmodulowanego sygnału w.cz. To dzięki niemu sygnał z nadajników jest słyszalny na obszarze kilkudziesięciu kilometrów od anteny nadawczej. Schemat składa się z trzech stopni mocy. Po poprawnym zestrojeniu i dopasowaniu z anteną nadawczą wzmaczniacz oddaje ok 35-40W mocy. Uruchomienie i zestrojenie wzmacniacza wymaga doświadczenia i wprawy przy konstrukcjach w.cz. Nieprawidłowe zestrojenie i niedopasowanie powoduje emisję zakłóceń na bardzo wielu częstotliwościach(również tych które są używane przez wiele służb takich jak wojsko, policja, straż pożarna, pogotowie taxi, itd...). Nie muszę chyba wspominać o przykrych konsekwencjach tychże zakłóceń, które bardzo szybko kończą się interwencją URTiP(UKE) i dalszymi nieprzyjemnościami. Podstawowa zasada obowiązująca przy konstrułowaniu wzmaczniaczy w.cz to: jak najkrótsze połaczenia elementów, jak najwięcej masy(GND) wokół punktów lutowniczych, skuteczne i dokładne ekranowanie poszczególnych stopni wzmaczniacza oraz filtrów w.cz. Strojenia wzmaczniacza dokonujemy na sztucznym obciążeniu w postaci kilkunastu bezindukcyjnych rezystorów mocy równych impedancji anteny nadawczej, zamkniętych w metalowej obudowie. Po zestrojeniu podpinamy wzmacniacz do anteny i nieznacznie korygujemy strojenie ostatniego stopnia i filtrów wyjsciowych. Jest to jeden z trudniejszych w uruchomieniu układów nadajnika UKF-FM.

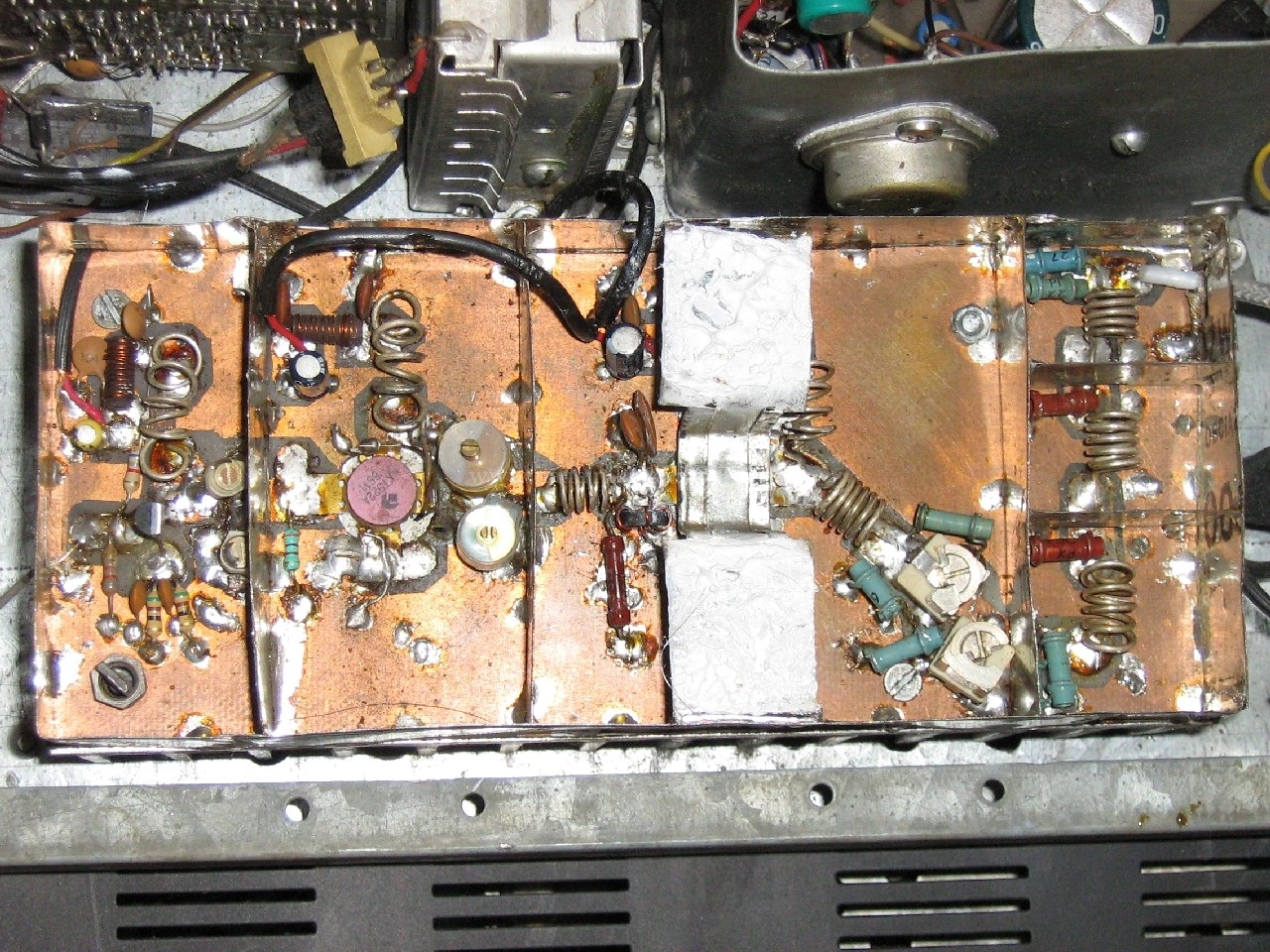

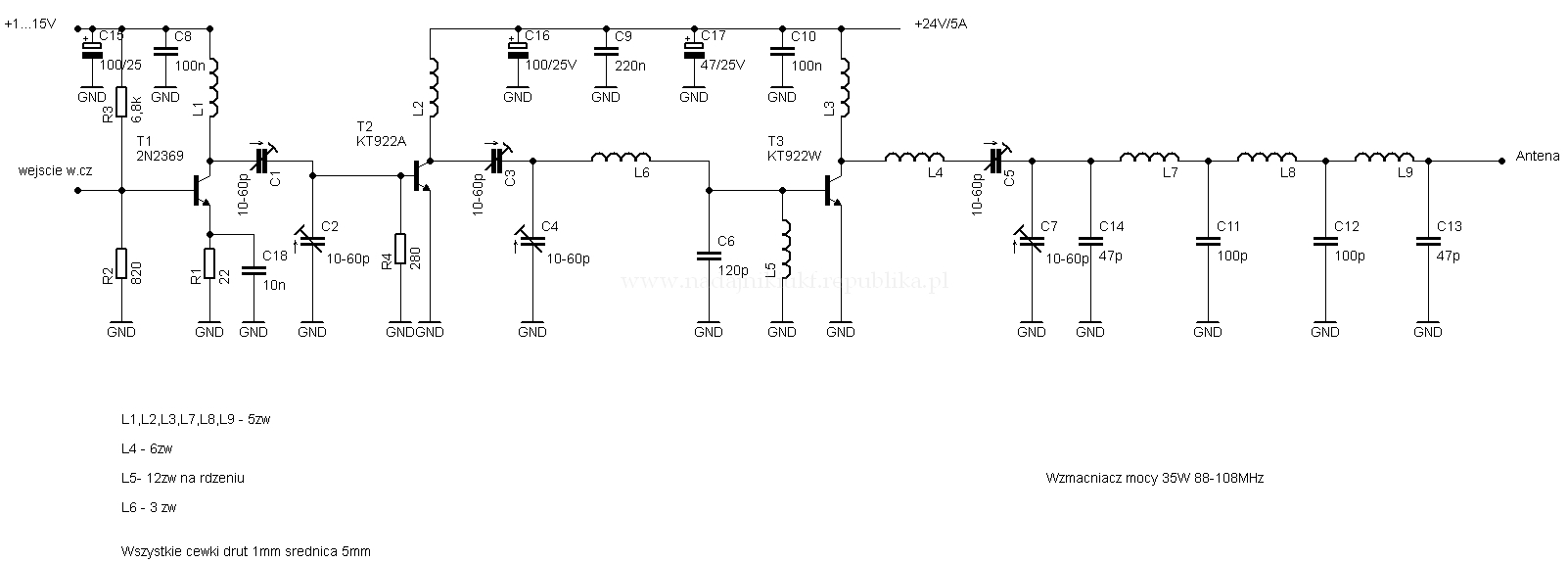

Schemat wzmacniacza mocy w.cz 35W (Foto) (Nota katalogowa KT922W)

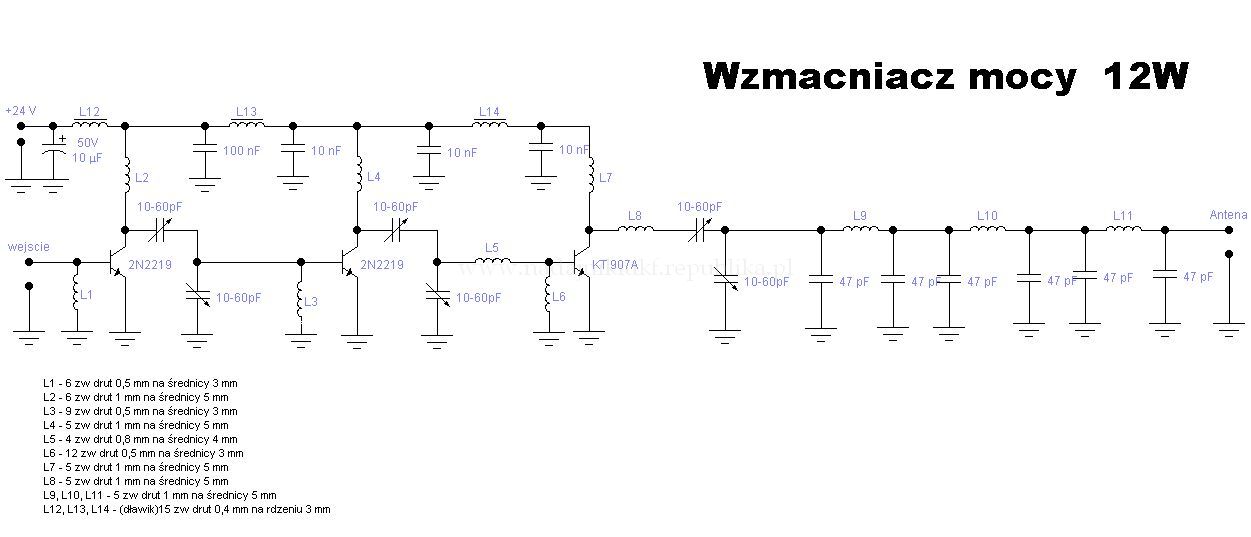

Schemat wzmacniacza mocy w.cz 12W

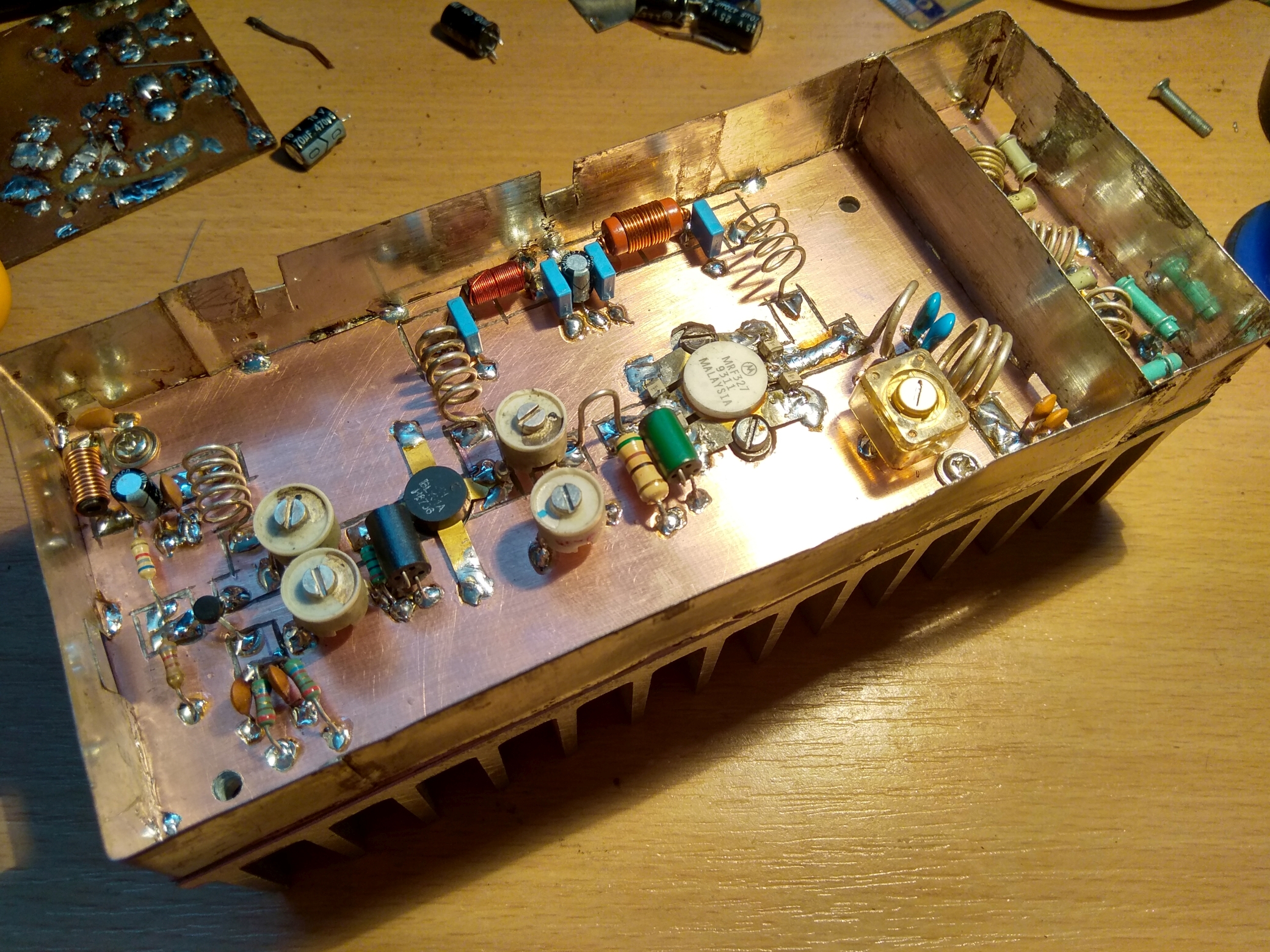

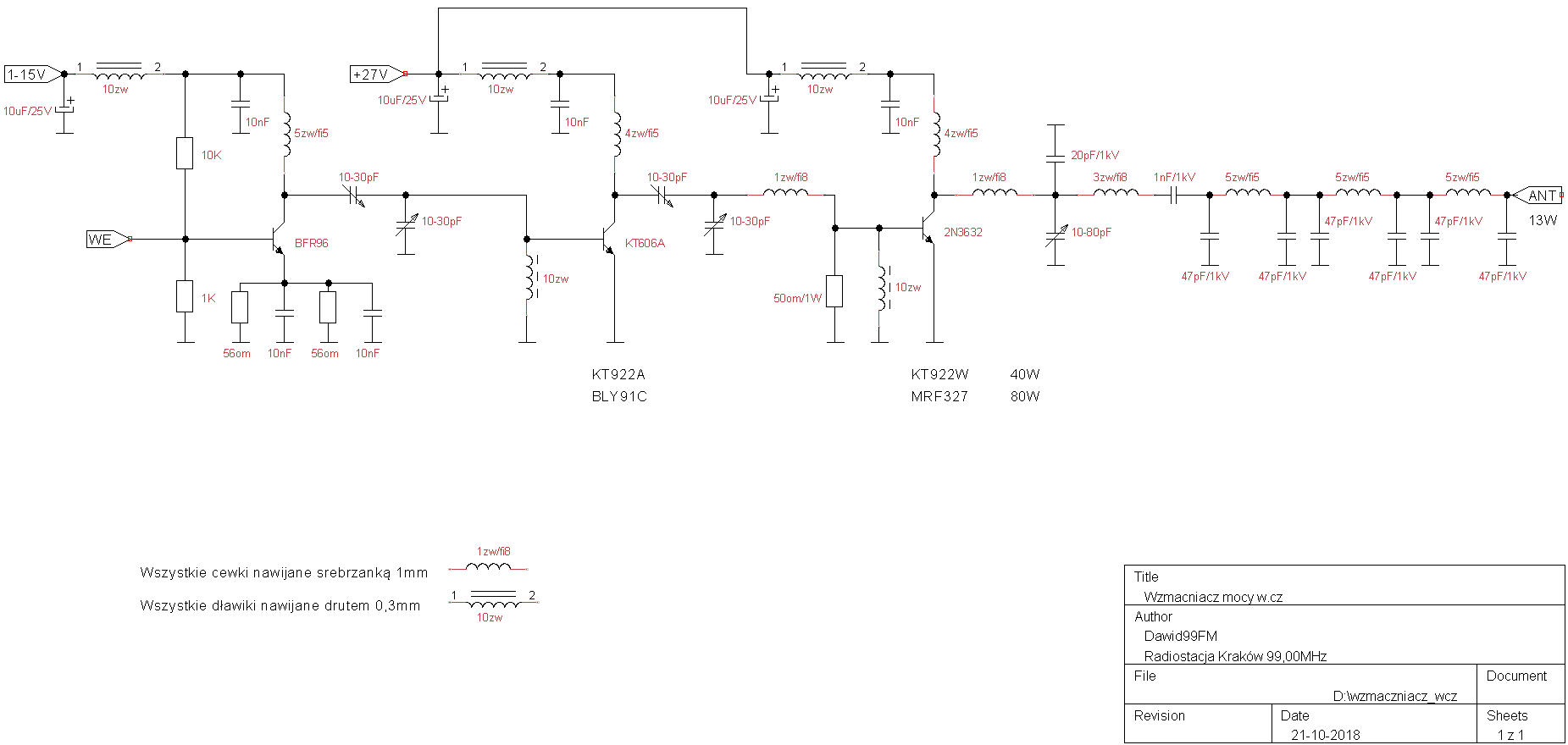

Schemat wzmacniacza mocy w.cz 80W (Foto)

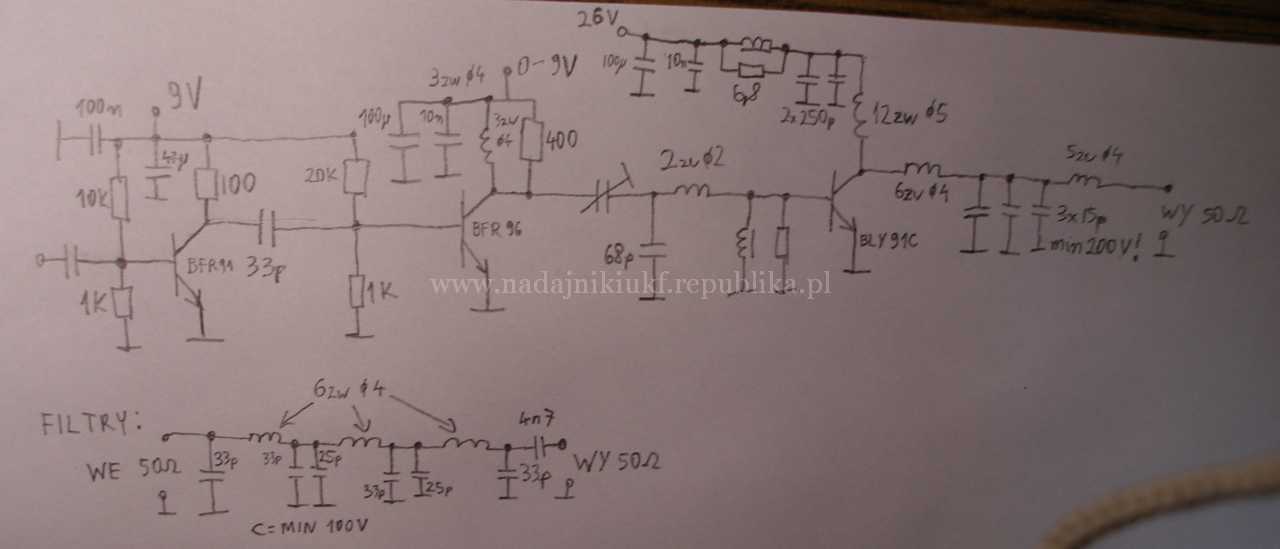

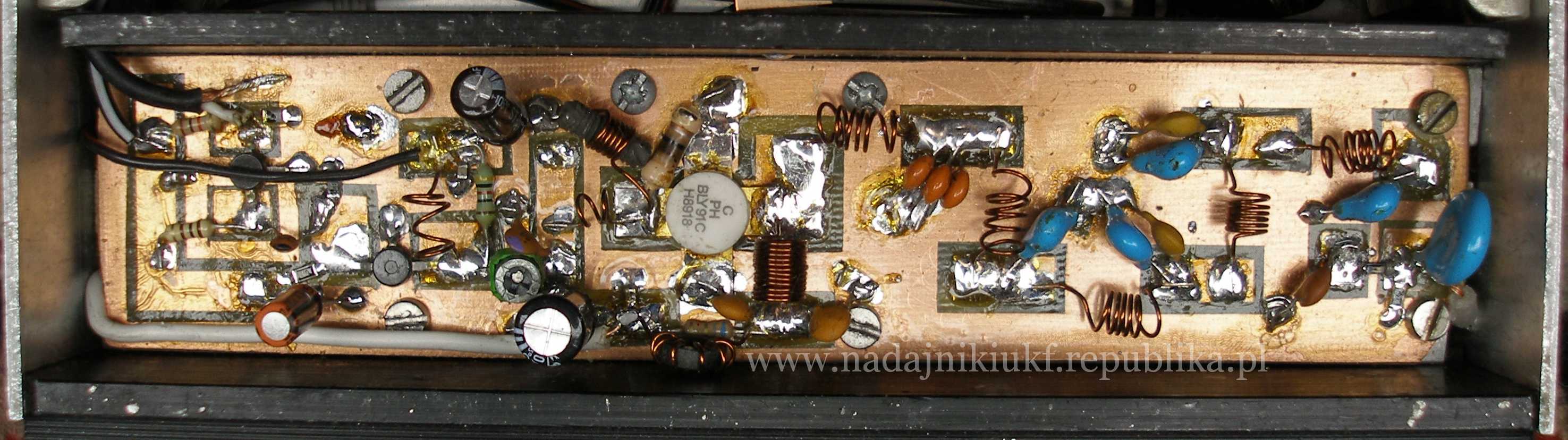

Schemat wzmacniacza mocy w.cz na tranzystorze BLY91C (Foto)
