Jak nazwa wskazuje, służy do generowania fali nośnej na określonej częstotliwości. Konstrukcja jest dosyć prosta i nie powinna sprawić większych trudności przy uruchamianiu osobom, które choć trochę znają się na elektronice. Jako ze jest to układ w.cz przy projektowaniu płytki drukowanej zalecam umieszczenie jak największej ilości masy(GND) pomiędzy połączeniami elementów. Dobrym sposobem dla leniwych jest wycięcie z laminatu punktów lutowniczych, do których przylutujemy poszczególne elementy, które powinny mieć możliwie jak najkrótsze wyprowadzenia. Całość umieszczamy w ekranowanej obudowie, świetnie do tego celu nadają się obudowy z głowic telewizyjnych lub radiowych. Uwaga!! W przypadku strojenia generatora syntezą częstotliwości nie podłączamy żadnych elementów do środkowej nóżki diody pojemnościowej BB104G, wyjście syntezy podpinamy bezpośrednio na środkową nóżkę BB104G. Sygnał porównawczy dla syntezera podłączamy do 3 zwoju cewki, która najlepiej zalać parafina lub woskiem, aby wyeliminować efekt dzwonienia przy wstrząsach urządzenia. Przełącznik kluczowania służy do szybkiego wyłączania fali nośnej i jest wykorzystany przy nawiązywaniu łączności z innymi radiowcami :)

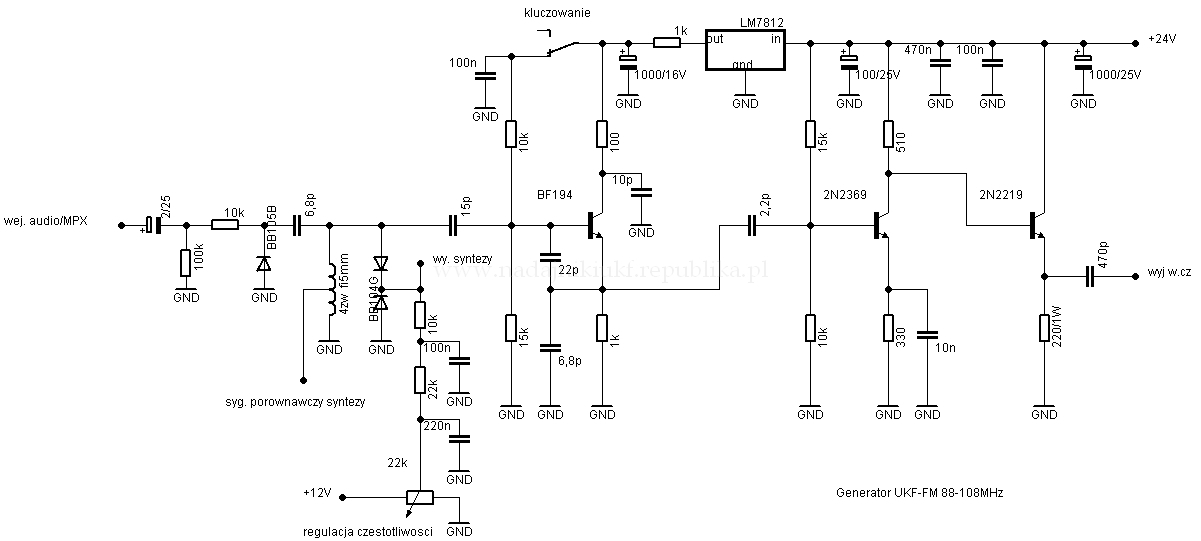

Schemat generatora UKF-FM 88-108MHz

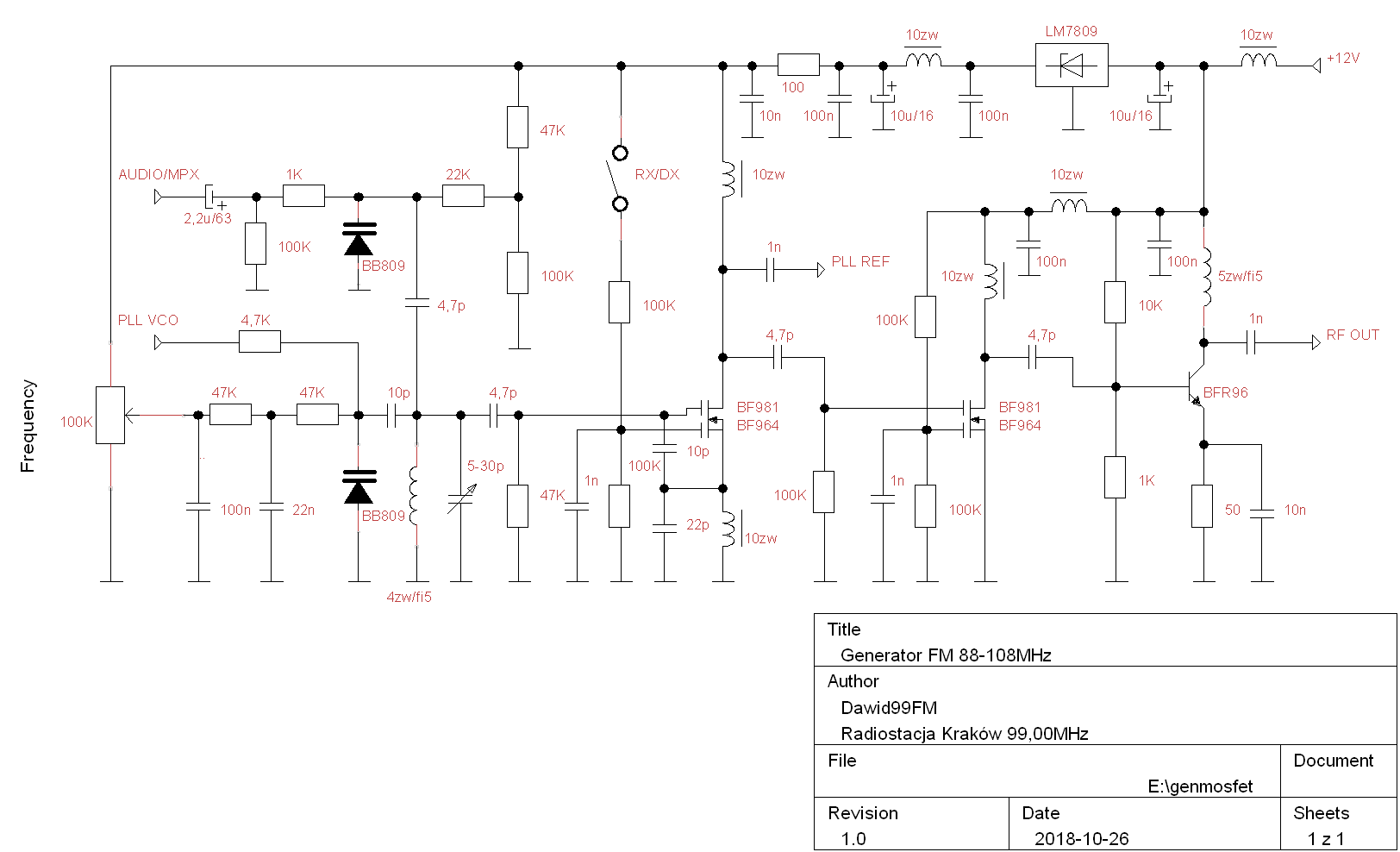

Schemat generatora UKF-FM MOSFET 88-108MHz
