Chyba najłatwiejszy układ do uruchomienia w nadajniku. Zasilacz jak sama nazwa wskazuje ma za zadanie zasilić odpowiednimi napięciami poszczególne układy w nadajniku. Zastosowano w nim dwa stabilizatory napięcia, pierwszy utrzymuje napięcie o wartości 24V(LM7824) natomiast drugi umożliwia regulację napięcia wyjściowego w zakresie 1-24V (LM317T). To drugie regulowane napięcie zasila pierwszy stopień w wzmacniaczu mocy, co w rezultacie powoduje płynne sterowanie mocą wyjściową nadajnika. Układ należy podłączyć do transformatora, który będzie w stanie dostarczyć conajmniej 150W mocy, oraz zastosować mostek prostowniczy który wytrzyma takie obciążenie. Koniecznym warunkiem poprawnej pracy zasilacza jest umieszczenie zarówno mostka prostowniczego jak i tranzystora mocy 2N3055 na sporym radiatorze w celu odprowadzenia znacznej ilości ciepła.

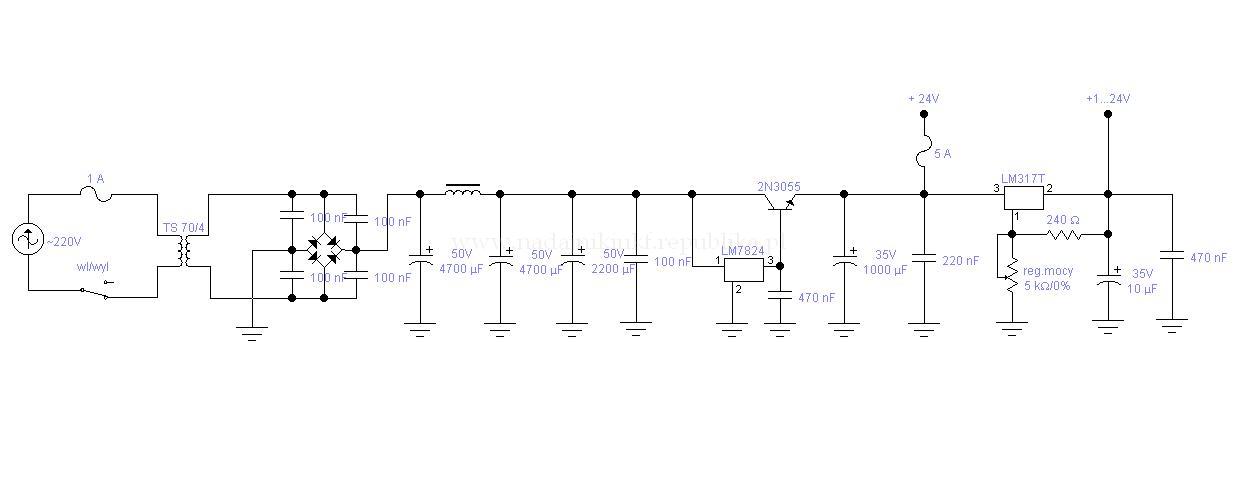

Schemat zasilacza
