Sonda w.cz

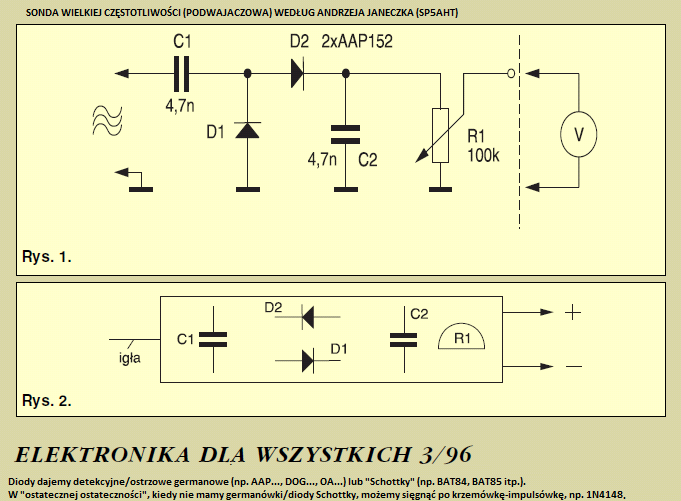

Projekt ten oparty jest o jeden z najczęściej powielanych schematów tego przyrządu. Można go znaleźć nawet na jednej z pirackich stron. Na nasze potrzeby nieco go jednak zmodyfikowałem aby ułatwić konfigurację oraz wariantowanie naszego przyrządu.
.png)
Przyrząd ten może mieć różną budowę. Sonda może być jednodiodowa lub dwudiodowa. Konstrukcje mogą różnić się między sobą w zależności od tego jakiego pomiaru będziemy chcieli dokonywać. Na przykład pomiar w torze sygnałowym, ze składową stałą lub bez, układ z obciążeniem lub bez obciążenia. Nie bez znaczenia będą miały także częstotliwości mierzonych sygnałów, bo od nich będzie zależał właściwy dobór diod. Wpływ na ten wybór będą mieć także moce jakie będziemy chcieli mierzyć. I tak dalej i tak dalej. Jak zgłębicie temat jeszcze bardziej to się okaże, że taką sondę trzeba jeszcze kalibrować i skalować ze względu na nieliniową pracę diod. Taka nieliniowość występuje w dziedzinie napięcia ale także zależy od częstotliwości i jak się te wszystkie czynniki będzie chciało uwzględniać to ilość zmiennych skomplikuje projekt tak, że odechce nam się go robić. W praktyce jednak można to wszystko pominąć i zrobić uniwersalne narzędzie do niemal wszystkich pomiarów. W moim projekcie nie będzie mieć znaczenia nawet to czy będziemy używać przewodów pomiarowych w torze czy pomiarowej igły z niezależnym uziemieniem.
Swój schemat zmodyfikowałem nieznaczni dodając potrzebne gniazda i otwory montażowe oraz rozdzielając właściwą sondę od kondensatora sprzęgającego odcinającego składową stałą
